Chapter Four G Commands and Functions

By : Jarot Sri Hermawan
English Version
195

U sign determines the direction of the thread run-out; I sign is invalid;

Example:    G00 Z100 X20

                 G33 U6.2 W-40 K3 I5 P2 ; End point（Z60，X31.20)

                 M30

4) G33 end face straight thread: as Fig. 4-12

P is negative; I sign determines the direction of the thread run-out; there is no run-out if I is omitted;

Example:       G00 Z100 X20

                     G33 U20.7 K3 I1.6 P-2 ; End point (Z101.60，X40.70)

                     M30

5) Comprehensive example: as Fig. 4-13

Bahasa Indonesia

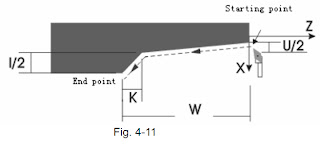

3) G33 aksial benang lancip: pada gambar. 4-11

U tanda menentukan arah thread run-out,   I tanda tidak valid;

Contoh:        G00        Z100       X20

                    G33        U6.2       W-40     K3    I5     P2            ;Poin Akhir          (Z60,      X31.20)

                    M30

4) G33 muka ujung benang lurus: pada gambar. 4-12

P adalah negatif, l tanda menentukan arah thread run-out, tidak ada jalan keluar jika I dihilangkan;

Contoh:           G00        Z100       X20

                       G33        U20.7    K3    I1.6      P2      ;Poin Akhir          (Z101.60,     X40.70)

                       M30

5) Contoh Komprehensif: pada gambar. 4-13
